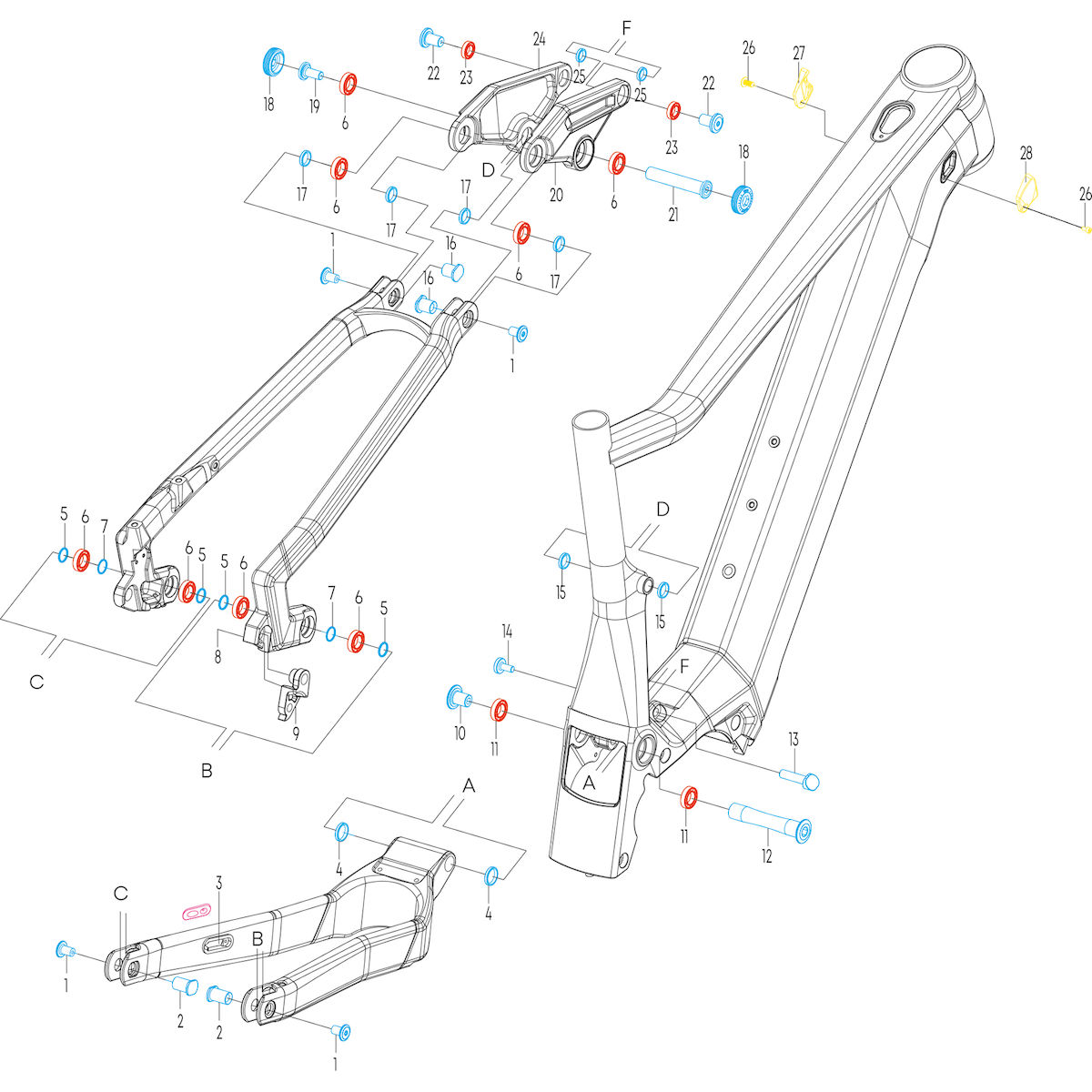

Das Bolzenkit enthält folgende Teile (nummeriert wie auf Abbildung):
Nr. | Bezeichnung | Detailinformation | Anzahl |
---|---|---|---|
1 | Schraube | M8 x P1 x 12L, Torx 30 | 4 |
2 | Bolzen | 12D x 18L | 2 |
4 | U-Scheibe | 15D x 20D x 3T | 2 |
5 | U-Scheibe | 12D x 17D x 1.5T | 4 |
7 | U-Scheibe | 12D x 17D x 1T | 2 |
10 | Schraube | M10 x P1,25 x 14,6L, Torx 30 | 1 |
12 | Bolzen | 15D x 81,5L, Inbus 8 | 1 |
13 | Bolzen | 8D x 30L | 1 |
14 | Schraube | M6 x P1 x 15L, Torx 25 | 1 |
15 | U-Scheibe | 12D x 15,2D x 3T | 2 |
16 | Bolzen | 12D x 13,5L | 2 |
17 | U-Scheibe | 12D x 17D x 2,5T | 4 |
18 | Schraube | M27 x P1.5 x 9L, Inbus 10 | 2 |
19 | Schraube | M8 x P1 x 15L | 1 |
21 | Bolzen | 12D x 65L, Torx40 | 1 |
22 | Schraube | M10 x P1 x 11L | 2 |
25 | U-Scheibe | 15D x 10,1D x 3T | 2 |
